 MẶT BÍCH LÀ GỈ ? ??

Mặt bích là  sản phẩm cơ khí chế tạo có thể là hình tròn , hình vuông , hình đa giác ..vv  nguyên liệu để làm ra sản phẩm mặt bích bằng thép các bon , bằng gang , nhựa , nhôm , thép không gỉ  hay người việt còn gọi là  Inox   và một số vật liệu khác  mục đích để chế tạo ra mặt bích  ... dùng để kết nối  các đường ống lại với nhau , hoặc là  từ ống và các thiết bị khác như  là van công nghiệp , máy bơm nước , khớp chống rung ,, để tạo thành  một hệ thống đường ống chúng được liên kết tháo lắp với nhau bằng các  bulong  liên kết , kết nối thành một hệ thống vận hành dẫn chất lỏng , chất khí phục vụ trong công nghiệp ,

Ưu điểm  của mặt bích : dễ tháo lắp khi bảo trì , tiện lợi linh hoạt  trong thi công , khi gặp sự cố vận hành dễ kiểm tra ,

Mặt bích có nhiều loại và nhiều   tiêu chuẩn  khác nhau nhưng phổ biến nhất trên thế giới đang áp dụng  là :

Tiêu chuẩn Jis ( Nhật  bản )

Tiêu chuẩn Din (Gemany)

Tiêu chuẩn BS (Anh ) ,

Tiêu chuẩn Ansi (Mỹ)

Hình dạng mặt bích gồm: Mặt bích mù , mặt bích vuông , Mặt bích đa giác , Mặt bích oval

Mặt bích mù hay còn gọi là mặt bích đặc  có tên gọi tiếng anh (Blind Flange ) thường dùng để bịt kín đường ống ở  phần thi công cuối cùng hoặc  đường ống chờ . mặt bích có thể hàn  và bắt bu long , hoặc nối ren .

Mặt bích rỗng  (Slip on flange ) thường dùng nối giữa 2 ống tiếp giáp với nhau  tọa thành dòng chảy trong ống và được ép kín bằng vòng đệm giữa 2 mặt tiếp giáp phần mặt bích , mục đích làm kín trong dòng chảy .

Mặt bích cổ hàn:Welding neck flange (W/N)  thường dùng trong vận hành đường ống chịu áp lực cao, đặc biệt quan trọng  trong ngành công nghiệp dầu khí .

Welding neck flange : là lựa chọn phổ biến cho đường ống áp lực cao do sự quan trọng của mối hàn đòi hỏi phải chắc chắn , thiết kế lắp đặt mặt bích welding neck flange mục đích giảm áp suất tập trung

Welding neck flange thường được  chế tạo theo phương pháp thép rèn A105 , cổ mặt bích mỏng hơn so với các sản phẩm mặt bích cùng loại  nhừn đảm bảo độ chắc chắn an toàn lao động trong hệ thống đường ống

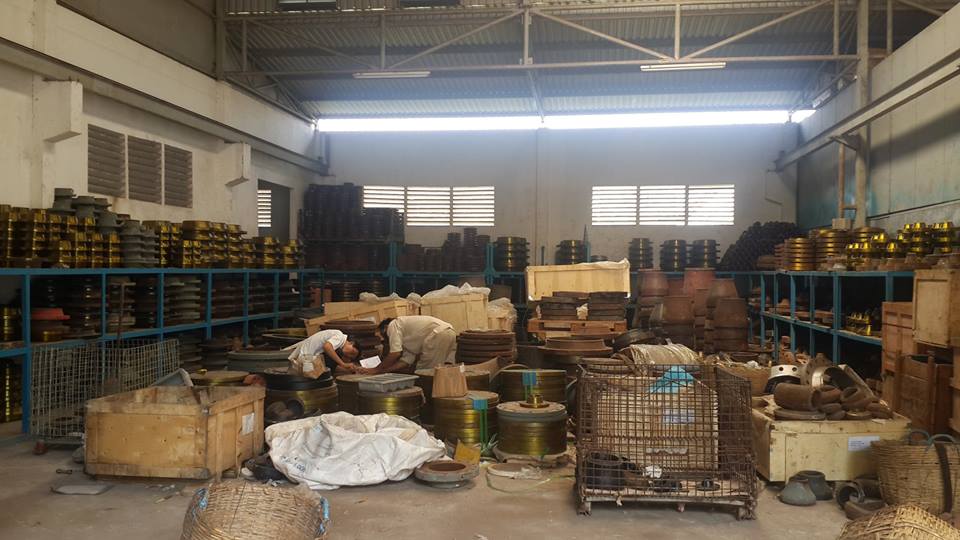

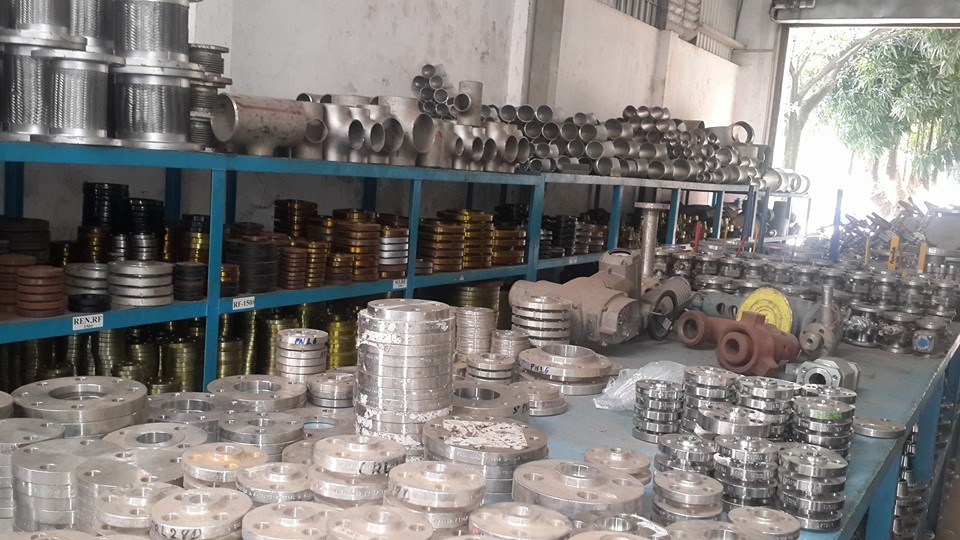

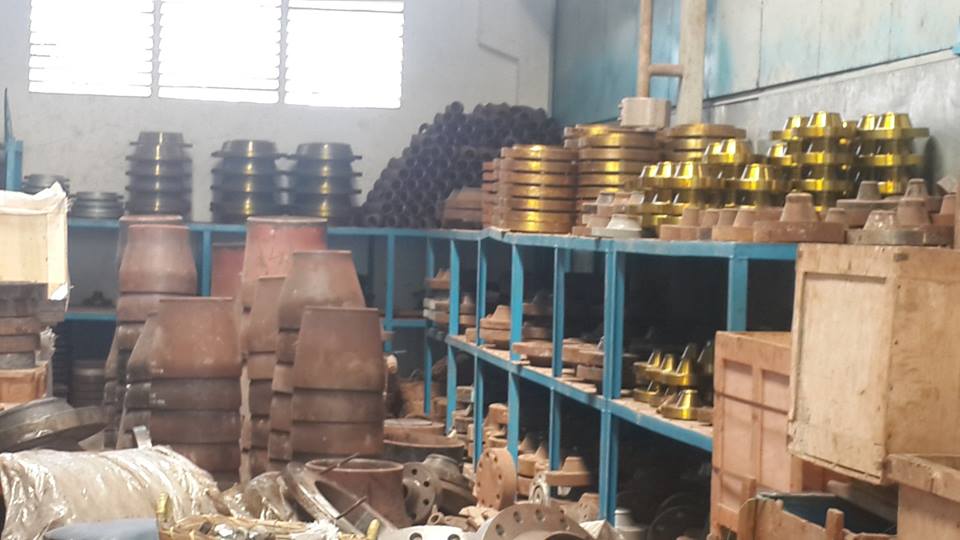

PCCO chuyên mua bán các loại mặt bích : 0967.208.209 -  www.matbich.net

Mặt bích socket weld là mặt bích ghắn kết với đường ống bằng mối hàn duy nhất ở cổ thường sử dụng cho đường ống nhỏ nhưng chịu áp lực cao thường dùng trong khí gaz, khí oxi , khí acr gong ,

Khác với mặt bích hàn Welding neck flange hàn đấu đầu vào đường ống thì mặt bích  socket weld đươc hàn lòng ống vào trong , ống được đua vào trong mặt bích và mối hàn vừa đủ lấp đầy khỏang trống tạo sự chắc chắ an toàn khi vận hành , phần tiếp xúc  khe hở tiếp xúc khi hàn lấp đầy thường là 1.5mm (1/15””)

Chú ý : Mặt bích Socket weld ko được hàn gắn trực tiếp với phụ kiện , nếu hàn là sai kỹ thuật vận hành trong đường ống

Mặt Bích rỗng  hay còn gọi Slip on flange , Mặt bích hàn trượt , có đường kín trong lớn hơn đường kính lòng ống và có thể trượt đươc trong khoảng thân ống , mặt bích slip on  đường được hàn gắn kết với thân ống cả 2 mặt  ( gồm mặt trong và mặt ngoài 0 tạo đường hàn chắc chắn , mối hàn bên trogn và bên ngoài được hàn tương tự như hàn loại mặt bích socket weld

chú ký khi hàn phân trogn ống cần có 1 khoảng cách hở khoảng 1.5mm , mối hàn được lấp đầu phần  mặt  bích và độ thụt vào sâu trong khoảng cách từ 2mm đến 3mm , không làm ảnh hưởng hư hỏng tới mặt bích , và mặt bích slip on flange không được hàn với  phụ kiện

Mặt bích ren :tên tiếng anh Threaded flange

Thường kết nối đường ống bằng  mối ghép ren , bước  ren tùy thuộc vào tiêu chuẩn có thể là ren BS, Hoặc ren NPT , bước ren thô , bước ren mịn , mặt bích  là ren  trong và ống là ren ngoài

Nhược điểm của loại này : là bước ren khá yếu hay dẫn tới việc rò gỉ , mức độ an toàn không cao , loại mặt bích này thuaongf được dùng thay thế các loai mặt bích hàn không thể sử dụng  vào được liên quan đến an toàn lao động  khu vực dễ cháy nổ , thường chỉ đùng cho các loai ống nhỏ

Chú ý : khi sử dụng mặt bích ren cần lưu ý độ dày của thành ống và bước ren sao cho phù hợp không làm mỏng gãy đứt bước ren , mối nối giữa ống và mặt bích không gây mất an toàn  , nâng cao hiệu quả kinh tế ,

Mặt bích mù Blind flange :Là loại mặt bích không có lỗ ở giữa thường được đóng kín các đầu ống chờ một cách dễ dàng và có thể tháo lắp bất kỳ khi nào

Mặt bích lỏng : Lap Jont
